研磨材 フジランダムＷＡ(白色溶融アルミナ)

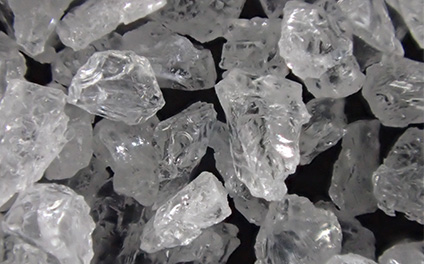

| 商品画像 |
 |
| 材質 |
セラミック系 |
| 形状 |
多角形 |
| 硬度 |
新モース硬度12 (ヌープ硬度HK2050) |
| 真比重 |
3.93 |
| 嵩比重(代表値) |
1.76 |
化学成分
|
Al2O3 ※1 |
Na2O |
SiO2 |
Fe2O3 |
| 規格値 |
≧99.0 |
0.18≧～#90
0.53≧～#100 |
0.10≧ |
0.30≧ |
※１ Al2O3の規格値は＃240～＃3000≧98.0、＃4000～＃8000≧96.0となります。
特徴
高純度のアルミナ研磨材です。白色ですので、加工物を汚さない事が特徴です。 硬度、靭性はアランダムとほぼ同じです。（若干硬い）
一般研磨材 中心粒径
| 粒番号 |
中心粒径 |
| 16 |
1180～1000μm |
| 20 |
1000～850μm |
| 24 |
710～600μm |
| 30 |
600～500μm |
| 36 |
500～425μm |
| 46 |
355～300μm |
| 60 |
250～212μm |
| 80 |
180～150μm |
| 100 |
125～106μm |
| 120 |
106～90μm |
| 150 |
75～63μm |
| 180 |
63～53μm |
| 220 |
53～45μm |
微粉研磨材 中心粒径
| 粒番号 |
最大粒子径 |
平均粒子径 |
| 240 |
127.0μm以下 |
57.0μm ±3.0 |
| 280 |
112.0μm以下 |
48.0μm ±3.0 |
| 320 |
98.0μm以下 |
40.0μm ±2.5 |
| 400 |
75.0μm以下 |
30.0μm ±2.0 |
| 500 |
63.0μm以下 |
25.0μm ±2.0 |
| 600 |
53.0μm以下 |
20.0μm ±1.5 |
| 700 |
45.0μm以下 |
17.0μm ±1.3 |
| 800 |
38.0μm以下 |
14.0μm ±1.0 |
| 1000 |
32.0μm以下 |
11.5μm ±1.0 |
| 1200 |
27.0μm以下 |
9.5μm ±0.8 |
| 1500 |
23.0μm以下 |
8.0μm ±0.6 |
| 2000 |
19.0μm以下 |
6.7μm ±0.6 |
| 3000 |
13.0μm以下 |
4.0μm ±0.5 |
| 4000 |
11.0μm以下 |
3.0μm ±0.4 |
| 6000 |
8.0μm以下 |
2.0μm ±0.4 |
| 8000 |
6.0μm以下 |
1.2μm ±0.3 |
閉じる
